Daylight Indicator

Der Daylight Indicator ist eine anschauliche Beispielschaltung für den Fotowiderstand, aber auch ein Projekt, um auf besonders geekige Art den Status des großen blauen Raums anzuzeigen.

Jeder, der gern viel Zeit im Bastelkeller oder in seinem ganz privatem Rechenzentrum verbringt kennt das Problem: Da macht man die Tür zum großen blauen Raum auf und siehe da, der Daystar scheint einem mitten in's Gesicht - damit ist jetzt Schluß!

Damit einem diese unangenehme Erfahrung erspart bleibt, gibt es hier die Anleitung für ein einfaches, aber effektives Gerät zur Anzeige der aktuellen Helligkeit vor der Haustür. Die Schaltung lässt je nach Helligkeit entweder die rote (Warnung vor dem Tageslicht), oder die grüne LED aufleuchten.

Bauanleitung

Zuerst einmal müssen die benötigten Bauteile zusammengetragen werden:
* 2x NPN Transistor
* 2x Vorwiderstand für LED (abhängig von der verwendeten LED und Spannung)
* Widerstand 1,5K
* Widerstand 10K
* Potentiometer >= 5K
* Fotowiderstand

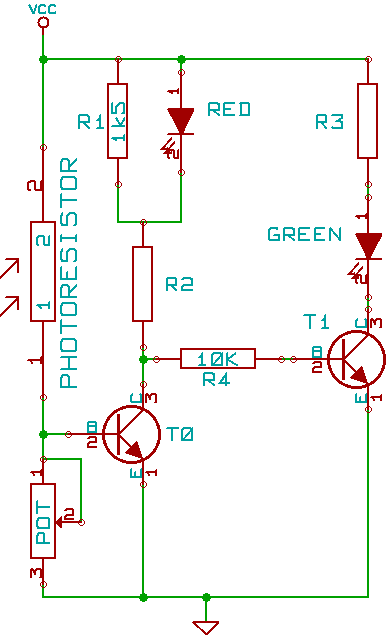

Die Schaltung

Die Schaltung ist relativ einfach aufgebaut: Der Fotowiderstand bildet zusammen mit dem Potentiometer einen Spannungsteiler, der an der Basis des linken Transistors T0 angeschlossen ist und dessen Verhalten somit direkt steuert.

Das Verhalten des Spannungsteilers kann über das Potentiometer eingestellt werden, sodass die gewünschte Helligkeit für das Umschalten von Rot auf Grün angepasst werden kann. Natürlich ist es auch möglich, das Potentiometer durch einen festen Widerstandswert zu ersetzen.

Je nach Ausgangsspannung des Spannungsteilers ist der Transistor T0 leitend oder sperrend geschaltet. Für den Fall das er leitet, fliesst genügend Strom durch die rote LED, sodass sie sichtbar leuchtet. Gleichzeitig fließt durch den Widerstand R4 ein (sehr geringer) Strom, der die Basis des Transistors T1 über T0 mit Ground verbindet und den T1 sperrend schaltet - die grüne LED leuchtet somit nicht.

Im umgekehrten Fall, also in dem Fall in dem der Transistor T0 nicht leitend ist, ist die Basis des rechten Transistors T1 (über die Widerstände) mit der Versorgungsspannung verbunden. Infolge dessen leitet er und die grüne LED leuchtet. Der Strom der durch die rote LED fließt ist dabei zu gering um sie sichtbar zum Leuchten zu bringen.

Nachbau

Die Widerstände R2 und R3 sind die Vorwiderstände für die LEDs und so gewählt, das sie für die verwendeten LEDs bei gegebener Eingangsspannung (5V) ausreichen. Wenn Du diese Schaltung nachbauen möchtest, musst Du diese Widerstände gegebenenfalls anpassen. Bei der Wahl des richtigen Widerstands hilft Dir der Vorwiderstandsrechner.

Möchtest Du low current LEDs verwenden, wäre z.B. 1K ein geeigneter Wert. In jedem Fall empfiehlt es sich aber den genauen Widerstandswert auszurechnen.
